Закладные детали — это неотъемлемые элементы современных железобетонных конструкций, которые служат для надежного соединения бетона с металлическими конструкциями, оборудованием или другими строительными элементами. По своей сути это стальные (реже пластиковые или бетонные) элементы, которые устанавливаются (закладываются) в конструкцию до начала бетонирования, чтобы впоследствии к ним можно было присоединить другие части здания или сооружения с помощью сварки, болтов или иных крепежных соединений. Основными компонентами закладных деталей обычно выступают пластины, к которым привариваются анкерные стержни, а также могут использоваться трубы, обеспечивающие сквозные каналы для коммуникаций.
Виды закладных деталей
Всё многообразие закладных деталей принято классифицировать по нескольким ключевым признакам, что позволяет подобрать оптимальное решение для конкретной строительной задачи. Прежде всего, сварные закладные детали подразделяют на два основных типа: открытые и закрытые конструкции. Открытые имеют штыри, выступающие из бетона, и служат для последующей приварки других элементов; закрытые полностью погружены в бетонную толщу и, как правило, включают несколько пластин, закрывающих анкерные стержни с двух сторон.
В зависимости от расположения анкерных стержней относительно плоского элемента различают детали с перпендикулярным, наклонным, параллельным или смешанным их расположением. По способу изготовления выделяют сварные (представляющие собой пластину с приваренными анкерами) и штампованные (применяемые при небольших расчетных нагрузках). По конструктивным особенностям выделяют гильзы и втулки, которые служат для образования сквозных отверстий в бетоне под пропуск коммуникаций или крепежа, а также элементы, выполненные в форме крюка, кольца или сложной пластины с несколькими анкерами. Также различают закладные детали, устанавливаемые при бетонировании (замоноличиваемые), и детали, монтируемые в уже готовый бетон с помощью анкеров или клеевых составов.
| Признак классификации | Типы закладных деталей | Область применения |
|---|---|---|
| Материал | Металлические, пластиковые, деревянные, бетонные | Универсальная |
| Конструкция | Простые, сложные, комбинированные | В зависимости от нагрузок |
| Способ установки | Устанавливаемые при бетонировании, забивные, клеевые | По технологии |
| Нагрузка | На сжатие, растяжение, сдвиг, комбинированные | По характеру нагружения |
| Назначение | Несущие, ненесущие, специальные | По функциональному назначению |
| Порода древесины | Плотность, кг/м³ | Прочность на сжатие, МПа | Прочность на изгиб, МПа | Влагостойкость | Биостойкость |
|---|---|---|---|---|---|
| Дуб | 700 | 50–60 | 90–110 | Высокая | Очень высокая |
| Лиственница | 660 | 48–55 | 85–95 | Очень высокая | Высокая |
| Бук | 680 | 45–55 | 80–100 | Средняя | Средняя |
| Сосна | 520 | 40–45 | 70–80 | Средняя | Низкая |
| Ясень | 700 | 50–55 | 90–105 | Средняя | Средняя |
Пластиковые закладные: легкость и коррозионная стойкость
Отдельного внимания заслуживают пластиковые закладные детали, которые находят всё более широкое применение в современном строительстве, особенно при монтаже инженерных систем, натяжных потолков и осветительного оборудования. Их главные преимущества — малый вес, значительно упрощающий процесс установки, и абсолютная коррозионная стойкость. В отличие от металлических аналогов, пластиковые закладные не ржавеют и не требуют дополнительной антикоррозионной обработки, что особенно важно при эксплуатации во влажных средах.
Однако следует учитывать и ограничения таких деталей: они обладают меньшей несущей способностью по сравнению со стальными и могут быть подвержены хрупкому разрушению при низких температурах или при нарушении технологии монтажа. Пластиковая закладная обычно легко вводится в подготовленное отверстие в бетонном основании и фиксируется специальными шурупами или другими крепежными элементами. Чаще всего пластиковые закладные применяются для крепления относительно легких конструкций, где не требуется выдерживать экстремальные механические нагрузки.
Закладные из бетона: монолитность и прочность
Бетонные закладные детали представляют собой особую категорию, которая обеспечивает максимальную монолитность и совместимость с основной конструкцией. Такие элементы, как правило, изготавливаются заранее и служат для передачи нагрузок от устанавливаемых опор или оборудования на фундаментный блок. Существует три основных типа закладных деталей из бетона: резьбовые (обеспечивают в бетоне резьбовое отверстие для легкого крепления болтов), анкерные и болтовые.
Ключевое преимущество бетонных закладных — их полная монолитность с основной конструкцией после заливки, что исключает проблемы, связанные с различием коэффициентов температурного расширения разных материалов. Они не подвержены коррозии и не создают мостиков холода, что особенно ценно в ограждающих конструкциях. Кроме того, использование бетонных закладных позволяет добиться высокой точности установки, поскольку они могут быть зафиксированы в опалубке до бетонирования с помощью кондукторов и шаблонов. При этом важно учитывать, что закладные детали, устанавливаемые при бетонировании, должны быть надежно закреплены в проектном положении, чтобы избежать их смещения в процессе заливки и уплотнения бетонной смеси.
Арматурные закладные детали
Арматурные закладные детали представляют собой наиболее распространенный и востребованный тип, широко применяемый при возведении железобетонных конструкций различного назначения. Они состоят из металлической пластины и соединенных с ней анкерных стержней, которые могут быть выполнены из арматуры различного диаметра и конфигурации. Материалом для их изготовления служат различные виды стали: листовая, полосовая, круглая, угловая и арматурный прокат.
Главная особенность арматурных закладных заключается в том, что их анкерные стержни обеспечивают надежное сцепление с бетоном, воспринимая растягивающие, сдвиговые и сжимающие усилия. В зависимости от расчетных нагрузок анкеры могут выполняться в виде прямых стержней, отогнутых под различными углами или в виде пучка арматурных элементов. Сварные соединения арматурных и закладных изделий должны удовлетворять требованиям ГОСТ 10922-90. При выборе арматурных закладных критически важно учитывать расчетные нагрузки и условия эксплуатации: для ответственных конструкций используются детали из марочной стали с высоким содержанием углерода, обеспечивающей максимальную прочность и долговечность.

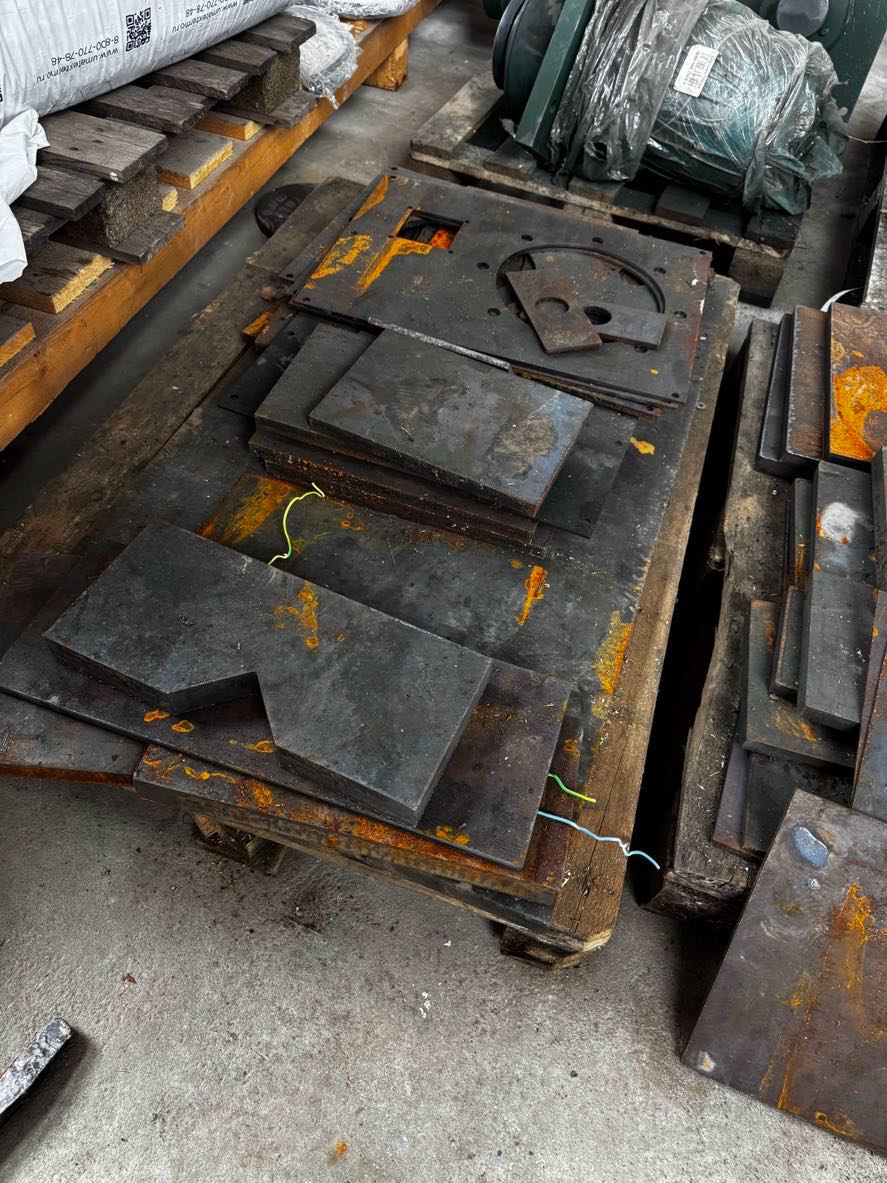

Пошаговый процесс монтажа согласно СП
Монтаж закладных деталей регламентируется требованиями сводов правил, в частности СП 70.13330 «Несущие и ограждающие конструкции», и должен выполняться квалифицированными специалистами под контролем ответственного инженерно-технического персонала.
Подготовительный этап. Перед началом работ поверхность бетона, отверстия и сами закладные детали тщательно очищают от загрязнений, пыли и масляных пятен. Особое внимание уделяется удалению ржавчины с металлических поверхностей. Антикоррозионная защита — обязательное требование: на поверхность наносится покрытие (цинковое, лакокрасочное или комбинированное) толщиной, как правило, от 40 до 60 мкм.
Разметка и фиксация. С помощью геодезических инструментов производится точная разметка мест установки закладных деталей. Затем производится крепёж закладного изделия — для этого используются кондукторы или шаблоны, обеспечивающие выверку и надежное закрепление детали в проектном положении.
Сквозной и слепой монтаж. При сквозном монтаже отверстие просверливается на всю толщину бетонной конструкции, и установка возможна при наличии доступа с обеих сторон. Конструкция обычно состоит из двух пластин и стержня из высококачественной углеродной стали, соединенных сваркой. При слепом монтаже сверление возможно только с одной стороны, что актуально, когда требуется сохранить внешний вид лицевой поверхности монолита. Слепая установка может выполняться заливным способом (отверстие заполняется цементирующим раствором перед установкой стержня) или анкерным (с применением специального механического анкера).
Контроль и бетонирование. Перед бетонированием необходимо проконтролировать наличие и правильное положение всех предусмотренных проектом арматурных и закладных деталей. После завершения бетонирования и набора бетоном проектной прочности производится окончательная проверка качества установки и, при необходимости, защита выступающих частей от коррозии.
Расценки по ГЭСН 06-01-015-07 Установка металлических закладных деталей весом до 4 кг
| Шифр ресурса | Наименование элемента затрат | Ед.изм. | Кол-во на 1 тонну | Цена | Стоимость |
|---|---|---|---|---|---|
| 1 | Затраты труда рабочих-строителей | чел.-ч. | 215,86 | 184,52 | 39 830,49 |
| 1.1 | Средний разряд работы | 3,5 | |||
| 2 | Затраты труда машинистов | чел.-ч. | 0,36 | 215 | 77,71 |
| 3 | МАШИНЫ И МЕХАНИЗМЫ | ||||
| 91.05.05-014 | Краны на автомобильном ходу, грузоподъемность 10 т | маш.-ч. | 0,15 | 1100 | 165 |
| 91.14.02-001 | Автомобили бортовые, грузоподъемность: до 5 т | маш.-ч. | 0,21 | 900 | 189 |
| 4 | МАТЕРИАЛЫ | ||||
| 207-9001 | Детали закладные весом до 4 кг | т | 1 | 0 | 0 |
| ИТОГО: | 40 292 рублей |
Итоговая стоимость монтажа закладных деталей формируется на основе трудозатрат, использования техники и сопутствующих ресурсов. Представленные расчёты позволяют оценить структуру затрат на 1 тонну изделий и понять, какие статьи оказывают наибольшее влияние на цену. Фактическая стоимость может варьироваться в зависимости от сложности объекта, условий монтажа и применяемых технологий.
ГЭСН 06-01-015-09 Установка металлических закладных деталей весом более 20 кг
| Шифр ресурса | Наименование элемента затрат | Ед.изм. | Кол-во на 1 тонну | Цена | Стоимость |
|---|---|---|---|---|---|
| 1 | Затраты труда рабочих-строителей | чел.-ч. | 21,8 | 184,52 | 4 022,54 |
| 1.1 | Средний разряд работы | 3,5 | |||
| 2 | Затраты труда машинистов | чел.-ч. | 0,36 | 215 | 77,71 |
| 3 | МАШИНЫ И МЕХАНИЗМЫ | ||||
| 91.05.05-014 | Краны на автомобильном ходу, грузоподъемность 10 т | маш.-ч. | 0,15 | 1100 | 165 |
| 91.14.02-001 | Автомобили бортовые, грузоподъемность: до 5 т | маш.-ч. | 0,21 | 900 | 189 |
| 4 | МАТЕРИАЛЫ | ||||
| 207-9001 | Детали закладные весом более 20 кг | т | 1 | 0 | 0 |
| ИТОГО: | 4 454 рублей | ||||
| Сметная прибыль 65 % (ФОТ) = (4 022,54 + 77,71) × 0,65 | 2 665 | ||||
| Накладные расходы 85% (ФОТ) = (4 022,54 + 77,71) × 0,85 | 3 485 | ||||
| ИТОГО с НР и СП | 10 604 рублей |
Данная смета отражает расчет затрат на монтаж закладных деталей с учетом их увеличенного веса. В структуре стоимости учитываются трудозатраты, использование техники, а также накладные расходы и сметная прибыль. Такой подход позволяет получить более точную итоговую цену и заранее оценить бюджет проекта с учетом всех ключевых факторов.
